產品描述

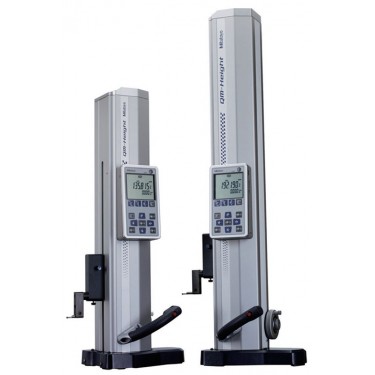

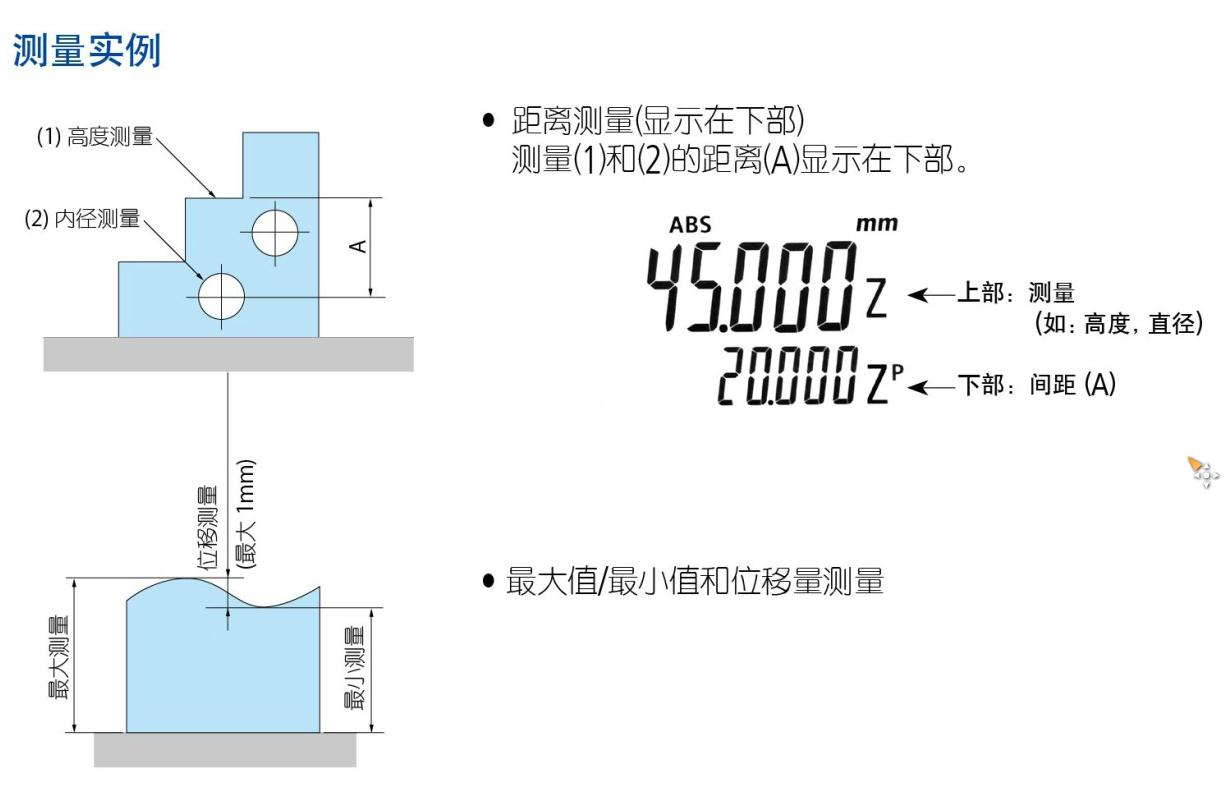

518 系列 — 高精度 ABSOLUTE 數顯測高儀。測高儀 測量工具行業的標準，QM-Height提供出色的精度±(2.8 + 5 l / 1000)μm來滿足你關鍵的測量需求。它測量大*/*小和位移的形狀，不僅僅是由高度，而是由臺階、內/外寬度、內/外直徑、圓節距和*掃描測量。此外，所有的九種測量數據都可以在測量后被保存和收回，以進行更安全、更詳細的計算。

產品優點

通過帶背光照明的大型液晶顯示屏，進行 GO/±NG 判斷。高性能測高儀有優等的精度 和垂直度。

新型高精度，高分辨力絕對原點線性編碼器 進行位置檢測，一旦設置好原點，每次啟動 后，無需再進行原點設置 (除非有大的環境 溫度變化)。

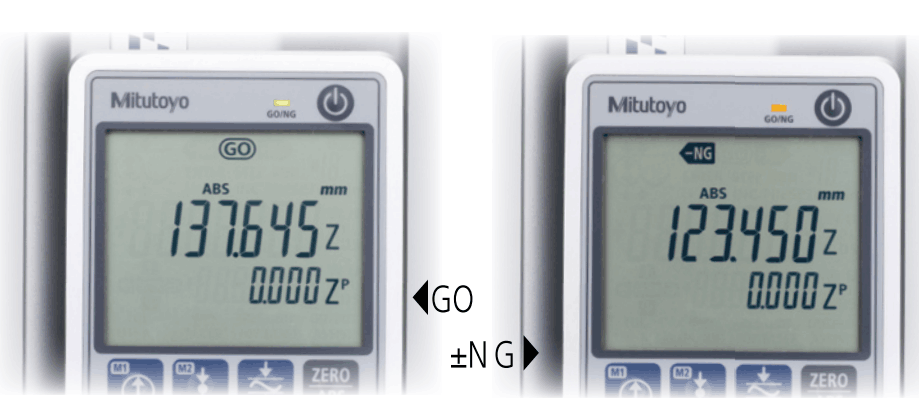

通過設置上、下限公差，進行 GO/±NG 判斷。 判斷結果超出公差范圍時，顯示器背光從綠 色變?yōu)榧t色，公差判斷一目了然。

對于經常要進行的測量，如內徑 / 外徑，間 距測量可以通過圖標命令來執行，同時，它 也支持一鍵操作。

可以通過特別的方法來進行內徑/外徑測量。 (通過跟蹤方式，檢測圓頂端的過程。*) * 跟蹤測量行程大約離測量開始點 1mm 上下處。

尺框提升把手 (用于移動) ／手輪 (用于測量) 可進行微調和粗調。軸向把手 (可拆卸標準 附件) 輕松移動測高儀對板材表面進行測量。

帶有 SPC 和 RS-232C 數據輸出。

精密黑色花崗巖平臺詳細信息參見 E-49 頁。

技術參數

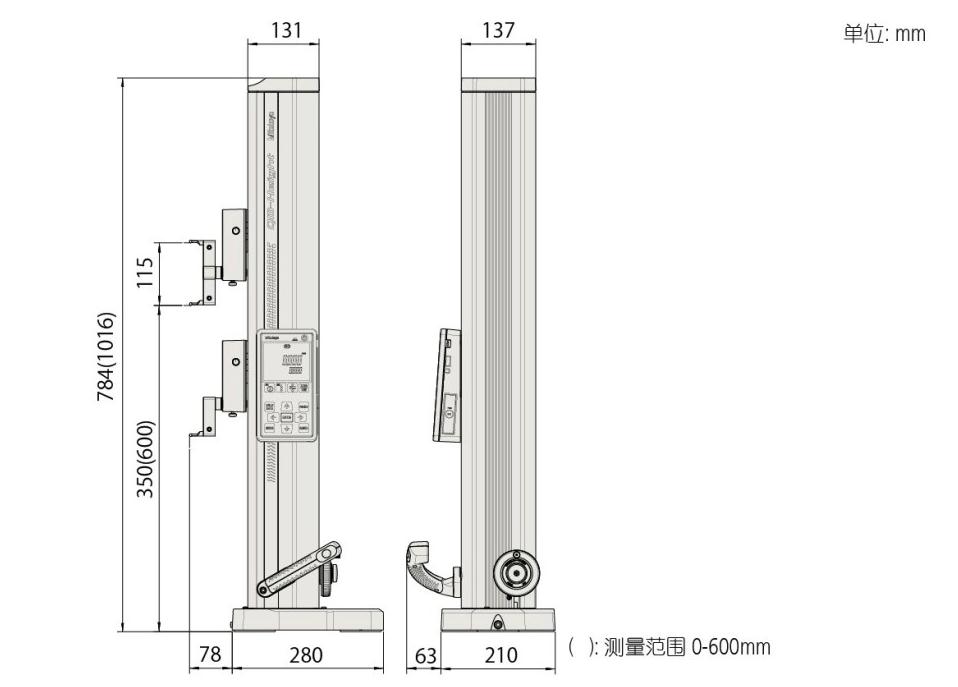

尺寸圖：
