產品描述

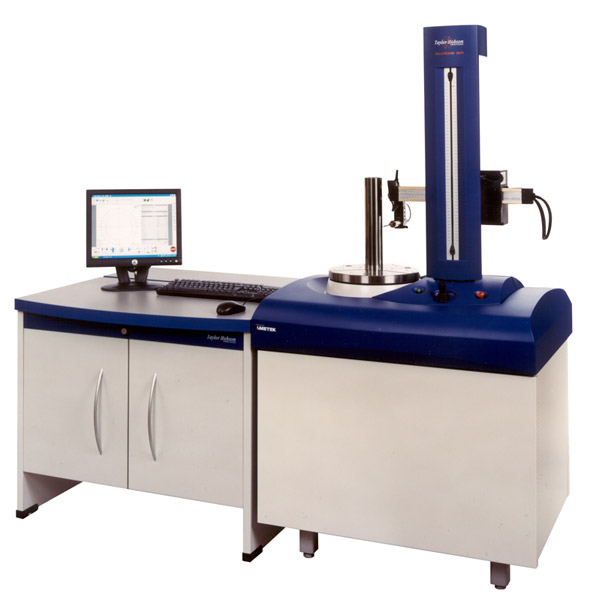

Talyrond 385/365 是全自動化的圓度/圓柱度的精密測量儀，具有亞微米級的測量精度和可靠性。該系統有6套不同的裝置以供用戶選擇，幾乎適用于各種尺寸及自動化的實際測量。先進電子技術的采用使得所有儀器軸得到精密而快速的自動化控制，并且由于針對測量速度與移動速度的綜合考慮致使此儀器可進行高難度測量。泰勒霍普森的橫臂方位裝置能使觸針以各種不同的方式接觸工件。從而使Talyrond 385成為實用的多功能工業圓度儀。Talyrond 385與365基本相同;Talyrond 395適用于測量精度達到納米級的工件，它的主軸采用*精密氣浮軸承，精度達到±0.01μm，測頭分辨率達到1.2nm。Talyrond 440/450為重載圓柱度儀。

Talyrond 圓度儀/圓柱度儀技術特點：

     ?  全自動控制的機械式橫臂定位/導向
     ?  自動標定傳感器
     ?  具有跟蹤方式的自動調心與調平
     ?  高精密氣體軸承主軸精度達+/- 0.02um
     ?  儀器傳感器分辨率達1.2nm
     ?  300mm,500mm 和 900mm 的立柱

自動校準：可以在少于10秒的時間里完成對Talymin 5測頭的校準;
自動調心和調平：在調心的過程中，主軸連續轉動。這中“動態平衡”是一種很好的計量方法，并且可以加快調心過程;默認的調節后偏心量小于0.8μm,可以保證不同的操作者的一致性和重復性;
自動跟從模式：當測量時的誤差值超出測頭的測量量程時，Talyrond 365的橫臂和立柱能夠自動地根據被測工件的偏心量和大致輪廓進行移動，這樣就不必再進行手動調心，并且減少了昂貴的工件夾具的使用;
橫臂軸和立柱軸：Talyrond 365采用了精密玻璃光柵尺和*級的電氣定位控制系統，在橫臂軸和立柱軸兩個方向都可以進行高精密直線度測量。采樣點數可以達到200000，分辨率可以達到0.25μm;
Talymin 5測頭：量程大值可以達到+/-1mm,小分辨率為0.0012μm，限位保護，超微力控制結構;

測頭定位結構：無論測頭的方向如何，測頭端部球的中心都是恒定不變的;3D柱體顯示;
高精密氣浮主軸：徑向跳到誤差小于0.02μm、錐度值小于0.003μm/mm、利用玻璃編碼器進行采樣，點數可以達到18000點;

全面的分析功能：

Talyrond 365的測量部件都是由Ultra軟件控制的，它是一款具有Windows操作界面的軟件，分析功能有圓度、圓柱度、立柱方向的直線度、橫臂方向的直線度、平行度、平面度（單平面或多平面)、垂直度、同心度和偏心度、同軸度、諧波分析、公差計算、柱體顯示、非全圓的圓度、非全圓的平面度;
