產品描述

6111520  PHT 6‐350測頭、單導塊測頭，測針針尖半徑2μm，測量范圍350μm，用于測量水平表面、6mm?至 17mm深的孔洞以及寬度3mm 的凹槽

6111526  PHT 6‐350 測頭、單導塊測頭，測針針尖半徑 5 μm，測量范圍 350 μm，用于測量水平表面、6 mm ?至 17 mm 深的孔洞以及寬度 3 mm 的凹槽
6111521  PHT 3‐350 測頭、單導塊測頭，測量范圍 350 μm，用于測量 3 mm ? 至 17 mm 深的孔洞
6111524  PHT 11‐100 測頭、單導塊測頭，彎曲，測量范圍 100 μm，用于測量較深測量位置，例如寬度 2.5 mm 寬至 7.5 mm 深的凹槽
6111522   PHTF 0.5‐100 測頭、單導塊測頭，測量范圍 100 μm，用于測量齒測
6111525  PHTR 100 測頭，單導塊測頭，含側導塊，測量范圍 100 μm，用于測量凹陷和凸起表面
6111523  PT 150 測頭、雙導塊測頭，測量范圍 150 μm，用于測量金屬板和滾筒表面，符合 DIN EN 10049 (SEP)
6850540 PHT 測頭延長桿，長度 80 mm，用于測量直徑 9 mm 的孔洞（使用PHT 3‐350 測頭）
6850716 測頭保護，鋼質，用于直徑 10 mm? 以上的孔
6850715 測頭保護，帶 V 形塊底座，鋼質，用于圓柱工件的測量
7028532 測頭保護，塑料，用于 10 mm ? 以上的孔
7028530 用于在圓柱工件上進行測量的帶 V 形塊底座的塑料測頭保護

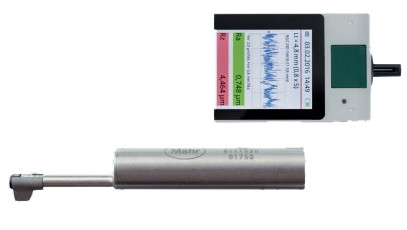

PHT 6-350是適用于多種測量任務的測頭，標準測頭，適用于MarSurf PS10/M300/M300C 型粗糙度測量?jī)x，德國馬爾粗糙度儀多用于測量軸,外殼,大型加工設備,大工件的表面光潔度測量,銑床和車床零件,磨削和珩磨元件等粗糙度測量，也可在產線或直接在機器上測量,在設備內(上)快速檢測工件表面粗糙度，和簡單多功能測量站的表面粗糙度檢測。6111520 PHT 6-350 探頭,單導塊探頭,測量范圍350μm（0.014in)， 用于在水平表面測量，孔直徑≥6 mm（0.236 in) 深達17mm（0.669in) 且槽寬≥3 mm（0.118in)。由于探頭易自然磨損，同時受使用條件和環境的影響，因此，由磨損導致的任何故障都不屬于保修范圍。

基于特殊的結構特點，P系列測頭有如下特性性

測頭PHT6-350(標準測頭)參數：

系統 球形單滑塊測頭 滑塊半徑 測量方向25mm(.984")，右端半徑2.9mm(.114" 接觸點 測針前0.8mm(.0315") 測量范圍 350 μm (0.014") 規格 平面表面，孔徑大于6mm(.236")，大深度 17mm(.669")，溝槽寬度大于3mm(.669") 小工件長度=測量長度+1mm(.0394") 訂貨號 6111520* 測針 2 um/90o tip，(黑點) 訂貨號 6111526* 測針 5 um/90o tip，(藍點
